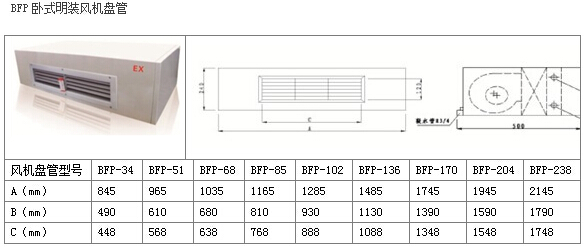

卧式明装防爆风机盘管

发布时间：2020/02/13 07:38

联系电话：13738108360

产品介绍

一、产品概述：

同恩卧式明装防爆风机盘管采用优质镀锌板机壳、模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。风机盘管体积小，机体设计轻巧，排水管及线路安装简便，左右接管及回风方式可随时变换，以配合现场情况。机组能安装于任何空间场所。风机盘管效率高，增加了换热器铜管和铝箔的紧密接触，传热性能好;风机盘管噪音低，合理的风机与气流结构设计，优质的吸音保温材料，使机组噪音低于标准1-3dB(A);风机盘管能耗低:风机与换热器合理匹配，三档可调风量，使风机用电最省。风机盘管机体结构精致、紧凑、坚固耐用、外型美观且幽雅。

风机盘管机组主要由低噪声电机、盘管等组成。风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。盘管内的冷（热）媒水由机器房集中供给。

本系列产品执行标准如下：

GB3836.1-2010《易燃易爆性环境 1部分：设备通用要求》

GB3836.2-2010《易燃易爆性环境第2部分：由隔爆外壳“d”保护的设备》

GB3836.4-2010《易燃易爆性环境第4部分：由本质安全型“i”保护的设备》

GB3836.9-2006《易燃易爆性气体环境用电气设备第9部分：浇封型“m”》

GB3836.15-2000《易燃易爆性气体环境用电气设备 15部分：危险场所电气安装（煤矿除外）》

**/10538-2005《防爆除湿机及空调机》

二、用途与特点：

BFP随着防爆型风机盘管技术的不断发展，运用的领域也随之变大，现主要用于化工、油漆房、军工、电厂、酒精库、中石油、实验室、药厂、涂料厂、喷漆房等易燃易爆场所使用。防爆型风机盘管主要是通过依靠风机的强制作用，通过表冷器的作用达到预期的效果。防爆型风机盘管供回水温差一定，供水温度越高，制冷量减幅越大，除湿能力下降，是集中式空调系统理想的末端装置。

BFP风机盘管采用了国内外的精髓专业技术，经精心制作而成。品种齐全，外形美观，客户所需要行业的作业场所，使用本产品均能达到理想的效果。

表冷器采用优质铝箔、铜管、（翅片自动冲片机、自动胀管机等设备）制成。换热效率高，耐压能力强，水阻力小。

电机采用e级感应式马达，风机叶轮采用abs注塑成型或薄钢板卷制成型的多叶风轮，经动平衡处理。输入功率低，运动平稳、噪音低，可实现三级变风量送风。

防爆风机盘管主要分为防爆卧式明装风机盘管、卧式暗装风机盘管、防爆立式明装风机盘管、防爆立式暗装风机盘管、防爆壁挂式风机盘管。防爆吸顶式风机盘管、防爆柜式风机盘管等特殊定制结构。

三、适用范围：

1.本产品适用于石油化工、冶金、医药、纺织、食品、生物工程、制药、仓库、航天航空工程及军工等易燃易爆性环境中，有温度控制要求的场所；

2. 1区、2区危险气体场所

3 .IIA、IIB、IIC类T1-T4组易燃易爆性气体或蒸汽环境；

4. 环境温度：—5℃~+43℃。

防爆标志：ExdIIBT4 ,ExdIICT4。
四、性能参数

型号项目			BFP34		BFP51		BFP68		BFP85		BFP102		BFP136		BFP170		BFP204		BFP238
风量	高速（m3/h）	350		500		630		800		1000		1250		1600		2000		2500
	中速（m3/h）	280		400		500		640		800		1000		1280		1600		2000
	低速（m3/h）	210		300		380		480		600		750		960		1200		1500
供冷量	高速（W）	2000		2800		3500		4500		5300		6600		8500		10600		13300
	中速（W）	1700		1380		3000		3870		4560		5670		7390		9210		11570
	低速（W）	1380		1930		2450		3150		3710		4680		6120		7630		9580
供热量	高速（W）	3000		4200		5250		6750		7950		9900		12750		15900		19950
	中速（W）	2550		3570		4460		5730		6750		8410		10830		13510		16950
	低速（W）	2100		2940		3670		4720		5560		6930		8920		11130		13960
水量（kg/h）			350		480		600		790		900		1120		1440		1780		2150
水阻力（kpa）			15		19		24		28		35		24		31		37		43
电机	型式	隔爆型单相电容运转异电动机
	数量	1			1	1		1			1	2		2		2		2
	电源	1N～50Hz 220V
盘管	翅片型式	双向开槽型铝翅片
	工作压力	≤1.6Mpa
接管	进出水	1/2”			3/4”
	凝结水
输入功率			24		44		55		68		85		95		152		171		193
重量 (kg)	WA型	18		21		25		26		28		36		42		48		53
	BG型	18		/		24		28		/		/		/		/		/
	LM型	28		32		35		40		45		53		65		70		/
	LH型	/		/		/		/		43		/		48		55		/
	WM型	31		36		40		42		43		50		57		64		/
	WAB型	15		17		19		21		22		30		38		/		/
适用房间面积（房高 3m)㎡			10		14		17		22		26		33		42		53		66

注：①制冷工况：干球温度：27℃，湿球温度：19.5℃ 进水温度：7℃，出水温度：12℃。
②制热工况：干球温度：21℃，湿球温度：――；
进水温度：60℃，出水温度：――。
